Измеритель сетевого трафика

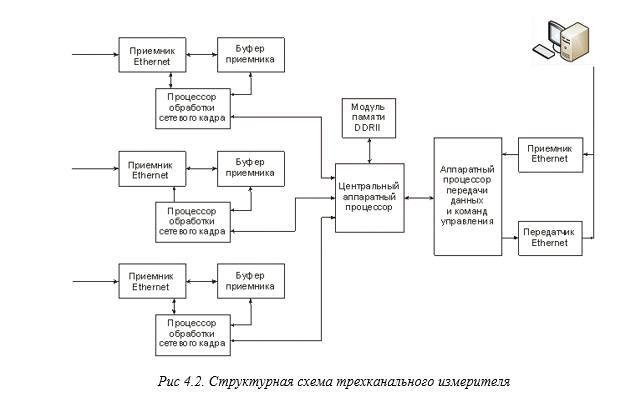

Измеритель сетевого трафика предназначен для проверки пропускной способности тестируемой сети и определения статистик очередей, статистик времени ожидания, статистик потерь. Измеритель сетевого трафика состоит из аппаратного блока (АБ) и управляющего компьютера (УК). АБ осуществляет формирование исходящего трафика определенной интенсивности и длины пакетов по заданным маршрутам. УК осуществляет ввод данных об интенсивности, длине пакетов, маршрутной информации и выводит статистическую информацию о функционировании тестируемой сети на экран монитора.

Прибор позволяет тестировать локальные и глобальные вычислительные сети (ЛВС, ГВС), проверять пропускную способность отдельных компонентов ЛВС или ГВС (маршрутизаторов, коммутаторов, …)

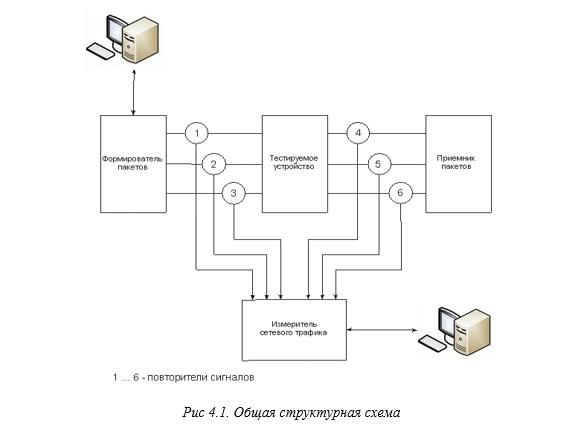

Измеритель позволяет находить «узкие» участки сети, на которых происходят потери пакетов. В общем случае, схема тестирования представляет собой замкнутый маршрут, который начинается и заканчивается на Измерителе. Алгоритм тестирования основан на генерации информационного потока с заданной маршрутной информацией, его прохождением по сети и возвратом в имитатор.

Измеритель имеет шестнадцать каналов и способен производить тестирование по шестнадцати различным направлениям. Параметры работы задаются при помощи программного обеспечения, к ним относятся:

• Удаление/добавление каналов;
• Настройка маршрутной информации;
• Установка интенсивности трафика;
• Настройка длины пакетов;
• Выбор приоритета обработки генерируемых пакетов;

Отображение статистической информации функционирования тестируемой сети осуществляется на мониторе управляющего компьютера в виде таблиц, гистограмм и графиков.
