Измеритель сетевого трафика и имитатор нагрузки информационной сети

Анализ сети является комплексным процессом, отдельные его этапы не могут выполняться независимо друг от друга. В этом процессе сбор информации о сетевом трафике – важнейшая задача.

Разработанный нашим предприятием программно-аппаратный продукт позволяет анализировать сетевую активность. Устройство представляет собой имитатор нагрузки информационной сети и измеритель сетевого трафика, которые предназначены для определения времени задержки прохождения IP пакета через тестируемое устройство. Общая структурная схема включения приборов показана на рисунке 4.1.

Имитатор нагрузки информационной сети предназначен для генерации IP пакетов определенного типа, определенной длины и интенсивности. Этот инструмент необходим в процессе выявления узких мест сети. Создает фоновую нагрузку сети.

Измеритель сетевого трафика предназначен для определения временных характеристик прохождения IP пакетов через тестируемый канал Ethernet, определения пропускной способности канала, анализа типа пакетов IP трафика, определения наличия поврежденных пакетов, документирование требуемых статистических данных IP трафика.

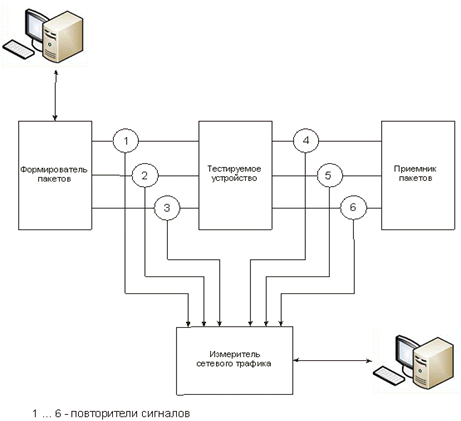

Рис 4.1. Общая структурная схема

Имитатор нагрузки информационной сети пакетов по каждому тестируемому каналу посылает IP пакет определенного типа, определенной длины и интенсивности. Тип, длина и интенсивность IP пакета по каждому каналу задается с управляющей ЭВМ имитатора нагрузки информационной сети. Далее IP пакет поступает на повторитель и разделяется на два канала, канал тестируемого устройства и канал измерителя сетевого трафика. Измеритель сетевого трафика фиксирует время прихода IP пакета и находится в ожидании прохождения IP пакета через тестируемое устройство. Далее фиксируется время прихода IP пакета поле прохождения тестируемого устройства. Разность времени является временем задержки IP пакета в тестируемом устройстве. Временные характеристики прохождения IP пакета через тестируемый канал отображаются на управляющей ЭВМ измерителя сетевого трафика.

На рисунке 4.2 показана структурная схема трех канального измерителя сетевого трафика. IP пакет поступает на вход приемника соответствующего канала, преобразуется в интерфейс RGMII, далее поступает в процессор обработки сетевого кадра и буфер приемника (FIFO) соответствующего канала.

Приемник предназначен для преобразования кодированного сигнала линии Ethernet в стандартный интерфейс RGMII. Процессор обработки сетевого кадра представляет собой аппаратный процессор, построенный на основе конечного автомата (FSM). Предназначен для предварительной обработки принимаемого IP пакета (определение типа пакета, временных характеристик задержки пакета в тестируемом устройстве, передачи результатов обработки в центральный аппаратный процессор, прием данных и команд управления от центрального процессора прибора).

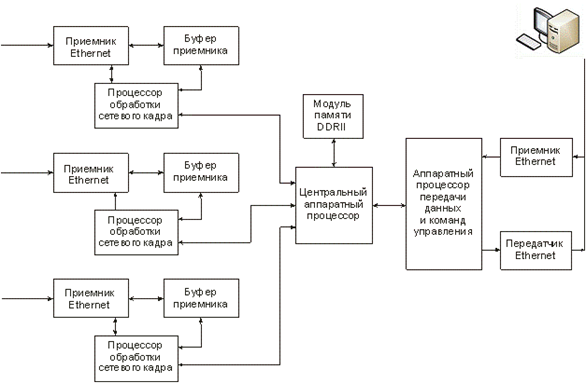

Рис 4.2. Структурная схема трех канального измерителя

Буфер приемника (FIFO) предназначен для временного хранения IP пакета и результатов его обработки. Центральный аппаратный процессор представляет собой процессор, построенный на основе конечного автомата, является главным управляющим элементом прибора, предназначен для:

  • передачи команд управления от компьютера к процессорам обработки сетевого кадра соответствующего канала;
  • передача на управляющий компьютер данных о типе пакета, временных характеристик задержки пакета в тестируемом устройстве по каждому тестируемому каналу;
  • управление записью и хранением IP трафика во внешнем запоминающем устройстве.
